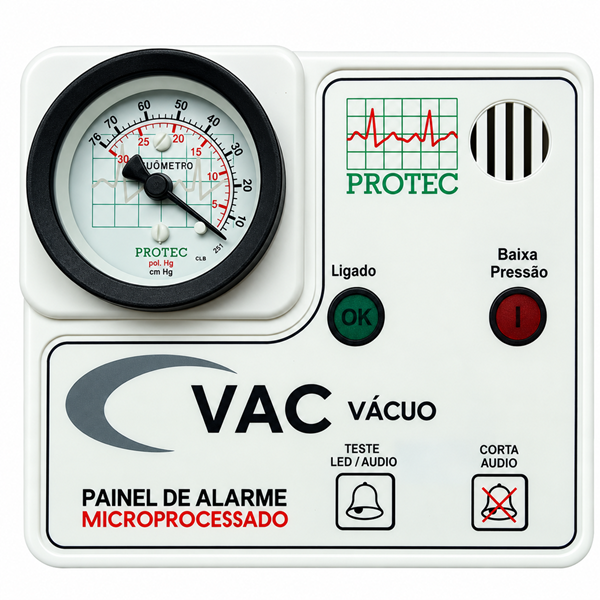

Painel de Alarme para Rede de Gases – Vácuo

Painel de Alarme Microprocessado para Rede de Gases Protec – Vácuo

O Painel de Alarme Microprocessado para Rede de Gases Protec – Vácuo é desenvolvido para monitorar a pressão da rede de vácuo, emitindo sinais de alerta sonoro e visual quando a pressão do sistema atinge níveis que indicam a necessidade de verificação.

O equipamento auxilia no acompanhamento da rede hospitalar e de clínicas, contribuindo para identificar alterações que possam comprometer o funcionamento do sistema de vácuo e a continuidade do atendimento.

O modelo para Vácuo é indicado para utilização em ambientes como salas cirúrgicas, áreas pré-anestésicas, consultórios, salas de observação e demais locais que utilizem rede centralizada de vácuo.

Características do Produto

Painel de alarme para rede de Vácuo;

Sistema de monitoramento da pressão da rede;

Alarme sonoro e visual;

Alarme sonoro tipo bip;

Indicador visual através de LED;

Manômetro para acompanhamento da pressão da rede;

Acionamento do alarme por pressostato calibrado;

Sistema auxiliar com circuito microprocessado;

Caixa confeccionada em material termoplástico de alta resistência;

Acabamento na cor branca;

Identificação do tipo de gás através de etiqueta no painel frontal;

Padronização conforme ABNT;

Funcionamento dependente de sistema elétrico;

Produto fabricado pela Protec.

Aplicação

O Painel de Alarme para Rede de Vácuo é indicado para monitoramento da pressão da rede em ambientes de saúde que utilizam sistemas centralizados de vácuo.

Pode ser utilizado em:

Hospitais;

Clínicas;

Salas cirúrgicas;

Salas pré-anestésicas;

Consultórios;

Salas de observação;

Outros ambientes que utilizem rede de vácuo.

O sistema auxilia a equipe responsável a identificar alterações na pressão da rede, permitindo que sejam tomadas as medidas necessárias para verificar as condições do sistema.

Sistema de Alarme

O painel possui sistema de sinalização audiovisual, composto por:

Alarme sonoro: sinalização através de bip;

Alarme visual: indicação através de LED;

Pressostato calibrado: responsável pelo acionamento do sistema de alarme;

Circuito microprocessado: auxilia na detecção das variações existentes na rede.

Para sistemas de vácuo, o acionamento do alarme ocorre na faixa de 13 a 14 pol, conforme a calibração indicada para esse tipo de rede.

Monitoramento da Pressão

O painel possui manômetro de pressão, permitindo acompanhar visualmente as condições da rede de vácuo.

O acompanhamento auxilia na identificação de alterações que possam exigir a verificação do sistema e a adoção das medidas necessárias para manter a disponibilidade do vácuo.

Construção e Materiais

O painel possui:

Caixa: material termoplástico de alta resistência;

Cor: branca;

Identificação do gás: etiqueta no painel frontal;

Indicador visual: LED;

Sinalização sonora: bip;

Instrumento de monitoramento: manômetro de pressão;

Sistema de acionamento: pressostato calibrado;

Circuito: microprocessado.

Benefícios e Diferenciais

Monitoramento da rede: auxilia no acompanhamento das condições do sistema de vácuo;

Alarme audiovisual: permite identificar alterações por meio de sinal sonoro e visual;

Manômetro integrado: possibilita acompanhar a pressão da rede;

Sistema microprocessado: auxilia na identificação de variações na rede;

Construção resistente: caixa em material termoplástico de alta resistência;

Identificação do gás: painel frontal identificado para Vácuo;

Uso profissional: indicado para ambientes hospitalares e clínicos;

Padronização: desenvolvido conforme padrões aplicáveis aos sistemas de gases medicinais.

Especificações Técnicas

Produto: Painel de Alarme para Rede de Gases;

Gás: Vácuo;

Fabricante: Protec;

Código: 004617;

RMS: 80435149001;

Tipo: Painel de alarme microprocessado;

Sinalização: Sonora e visual;

Alarme sonoro: Bip;

Indicador visual: LED;

Monitoramento: Manômetro de pressão;

Acionamento: Pressostato calibrado;

Sistema: Circuito microprocessado;

Caixa: Material termoplástico de alta resistência;

Cor: Branca;

Alimentação: Sistema elétrico;

Padronização: ABNT.

Faixa de Acionamento do Alarme

Para o modelo destinado à rede de Vácuo, o painel é calibrado para acionamento do alarme na faixa de:

13 a 14 pol.

Para os demais gases medicinais, a faixa de acionamento indicada é de 4 a 4,5 kgf/cm².

Informações Importantes

O painel depende de sistema elétrico para seu funcionamento e deve ser instalado por profissional qualificado, observando as orientações do fabricante e os requisitos aplicáveis aos sistemas de gases medicinais.

Antes da instalação, confirme a compatibilidade do painel com a rede de Vácuo e as condições de funcionamento do sistema.

Para outro modelo de painel de alarme para rede de gases medicinais consulte:

004614 – Painel de Alarme para Rede de Ar Comprimido

004615 – Painel de Alarme para Rede de Óxido Nitroso

004616 – Painel de Alarme para Rede de Oxigênio

004617 – Painel de Alarme para Rede de Vácuo

004618 – Painel de Alarme para Rede de Nitrogênio

004619 – Painel de Alarme para Rede de Gás Carbônico

Nº CMVS: 355030801-464-001893-1-6
